CABLEADO DE RED





















Cable UTP ó Par Trenzado
Estas formas de denominación se refieren a la misma tecnología de cableado. La primera hace referencia a la normativa del cable propiamente dicho, la segunda a su nombre y la tercera al nombre técnico que utilizan los conectores usados en este tipo de cableado.
Cuando nos referimos a este cable y utilizamos "el apellido" Tipo 5, nos referimos a que dicho cable se compone de 8 hilos conductores de cobre. Existen otros Tipos, como el 3 compuesto de 4 hilos ó el Tipo 1, pero que con la incorporación de nuevas tecnologías han caído en desuso. Es un cable compuesto, de fuera a dentro, de una funda de plástico, habitualmente de color gris, tras la cual se encuentran 8 hilos de cobre cubiertos de una funda plástica y entrelazados en pares dando dos vueltas y media por pulgada. (De ahí su nombre Par Trenzado).

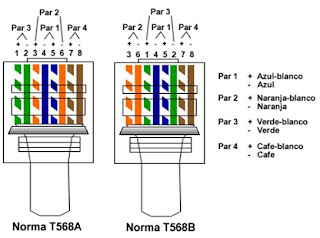

Conector RJ-45
Se utiliza con el cable UTP. Está compuesto de 8 vías con 8 "muelas" que a la hora de grimpar e


pincharán el cable y harán posible la transmisión de datos. Por eso será muy importante que todas la muelas queden al ras del conector.
